產品介紹 |

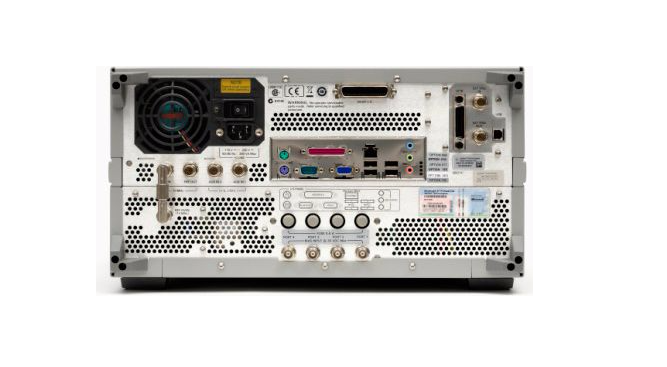

AGILENT E5071C射頻網絡分析儀,是安捷倫(AGILENT)公司生產的一款于射頻網絡分析儀的產品,E5071C 網絡分析儀具有同類產品中高的射頻性能和快的速度,并具有寬頻率范圍和全面的功能。它是制造和研發工程師們測試頻率范圍在 20 GHz 以內的射頻元器件和電路的理想解決方案。 |
詳細資料 |
折疊新特性
新款 20 GHz 選件可將 E5071C ENA 系列網絡分析儀的頻率范圍擴展至 20 GHz。新款 20 GHz 選件支持雙端口(選件 2K5)和四端口(選件 4K5)兩種配置,可用于測量各種成分,例如 WLAN、WiMAX?、UWB 或任何 4G 技術中的無源器件的第三個諧波。 折疊新特性 E5071C ENA 網絡分析儀手冊 討論校準、應用和編程問題: 網絡分析儀論壇 選擇附件: 網絡分析儀附件 支持: ENA 系列服務和支持主頁 E5071C 8.5G射頻網絡分析儀 9kHz-8.5GHz Agilent E5071C網絡分析儀提供了快、的射頻器件測量能力。其的體系結構通過減少掃描次數來完成多端口測量,進一步提高了測試吞吐率。 折疊編輯本段主要技術指標 頻率范圍:300 kHz至8.5GHz 在測試端口處保持125 dB動態范圍(典型值) 寬動態范圍:在測試端口上的動態范圍> 123 dB(典型值) 極快的測量速度:39 ms(進行完全雙端口校準,掃描1601點時) 低跡線噪聲:0.004 dB rms(70 kHz IFBW時) 集成的2和4端口,帶有平衡測量能力 提供頻率選件:從9 kHz/100 kHz(帶有偏置T型接頭)到4.5 GHz/8.5 GHz 掃描速度:9.6微秒/點 跡線噪聲:0.001 dB rms 集成的2、3和4端口,帶有平衡測量能力 夾具嵌入/反嵌和端口特性阻抗轉換 用于變頻設備的頻率偏置模式 內置Visual Basic . for Applications(VBA) 測量向導助手軟件 折疊技術指標 寬動態范圍:測試端口上的動態范圍 > 123 dB(典型值) 極快的測量速度:41 ms,進行全雙端口校準,掃描 1601 點時 極低的跡線噪聲:0.004 dB rms,70 kHz IFBW 時 折疊特性 內置 Visual Basic for Applications(VBA) 強大的分析和誤差校正功能 隨時升級有可用的 ENA 選件 折疊選件配置 E5071C-240 雙端口測試儀 9KHz-4.5GHz 不帶偏置T型接頭 E5071C-245 雙端口測試儀 100KHz-4.5GHz 帶偏置T型接頭 E5071C-440 4端口測試儀 9KHz-4.5GHz 不帶偏置T型接頭 E5071C-445 4端口測試儀 100KHz-4.5GHz 帶偏置T型接頭 E5071C-280 雙端口測試儀 9KHz-8.5GHz 不帶偏置T型接頭 E5071C-285 雙端口測試儀 100KHz-8.5GHz 帶偏置T型接頭 E5071C-480 4端口測試儀 9KHz-8.5GHz 不帶偏置T型接頭 E5071C-485 4端口測試儀 100KHz-8.5GHz 帶偏置T型接頭 E5071C-008 頻率偏置模式 E5071C-010 時域分析能力 E5071C-790 測量向導助手軟件 E5071C-1E5 高穩定度時基 |
